光幕现在在工业界为有光线组成的幕帘，可用于加工设备上，起到保护人身安全的作用。两个柱形结构相对而立，每隔数十毫米安装一对红外线发射管和光敏接收管形成光幕，当有物体遮挡住光线时，传感器发出报警信号，起保护、预警等作用。

安全光栅传感器在自动化及机械加工行业中的有着重要的保护作用。常见的应用有冲床安全光幕,油压机安全光幕,折弯机双手安全光幕,磨切机安全光幕等。安全光栅被广泛应用在冲压机械、锻压设备、剪切机械、工装设备、自动化装配线、制模机械、压滤机械、橡胶机械、注塑机械、升降控制机械、切纸机械、木工机械、折弯机械、自动化涂装设备、自动化仓储设备、自动焊接机等其它存在危险的场合。

测量原理：
 光幕的一边等间距安装有多个红外发射管，另一边相应的有相同数量同样排列的红外接收管，每一个红外发射管都对应有一个相应的红外接收管，且安装在同一条直线上。当同一条直线上的红外发射管、红外接收管之间没有障碍物时，红外发射管发出的调制信号（光信号）能顺利到达红外接收管。红外接收管接收到调制信号后，相应的电路输出高电平。而在有障碍物的情况下，红外发射管发出的调制信号（光信号）不能顺利到达红外接收管，这时该红外接收管接收不到调制信号，相应的电路输出为低电平。这样，通过对内部电路状态进行分析就可以得出物体的高度信息。
 由于上下相邻光路可能会相互干扰，因此，选取的红外发射管的发射角度要小于１５°，可选取10度的型号，要有一定的宽度，因而还应对红外发射管发出的信号进行调制。

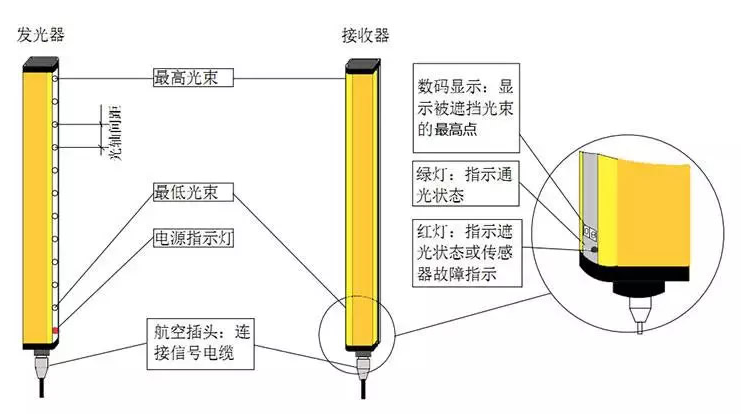

红外对射安全光栅光幕工作原理：安全光栅由发光器和受光器两部分组成。发光器发射出940波长的红外光，由受光器接收，形成保护光幕屏障，当是有物体进入保护屏障或被遮挡时，通过内部控制线路，受光器电路马上作出反应，即输出一个信号给机器，从而使机器停止运行或安全报警，当人和物体离开光幕警戒区域，则负载正常自动关闭，从而达到安全保护的目的。

推荐使用安全光幕红外发射接收管料号:

插件发射管：IR333-A,IR333C-A,IR204-A-L,IR204C-A-L

插件接收管：PT334-6B,PT333-3B

贴片发射管：IR42-21C/TR8,IR26-21C/L110/CT

贴片接收管：PT42-21B/TR8,PT26-21B/TR8

芯光电子可提供产品电路，技术支持。
