表行业市场背景及前景，目前我国在线运行水表存量2亿多只，90%以上均为机械水表。如果2亿只机械水表全部替代为智能水表，按照智能水表单价250元/只计算，存量替代市场高达500亿元。而目前我国水表市场年产值只有50多亿元。智能水表和机械水表主要区别在于，前者的技术着重点在于电子技术，后者的技术着重点在于机械技术，通常情况下，后者也是前者的一个部件。通过嵌入应用软件和配套设备，智能水表可以自动完成水表数据的抄录、控制、数据存储、查询、月结、抄表结算、收费结算、报表打印等各项功能，将采集的数据进行分类处理，完成人工所进行的各种复杂工作。我国水表产量年均增速6%，到2020年智能水表渗透率如果达到50%，那么2014～2024年智能水表复合增长率将高达50%。光电直读水表工作原理：光电直读表字轮与普通字轮不同，在字轮中间制作了3个一定角度的透光孔（如图示），光线通过过光孔可以从字轮的一侧透射到字轮的另一侧。在个十百千位各个字轮的两侧，分别安装1组光电管（如下图所示），每组光电管由5个发光管和5个接收管组成。发光管及接收管的位置安装好是固定的，当字轮转动时，字轮过光孔的角度产生变化，相应发光管发出的光线透过轮照射到字轮另一侧的数量和位置随着发生变化。即在字轮处于0-9各个读数上，光线透过字轮的照射到的字轮另侧的数量及位置都不同，依据这个原理进行编码，再经译码读出水表的数据.

应用(透射式和反射式)：（1)、两种光电直读方式可应用的水表种类不同，光电对射（透射）式技术只能应用于干式水表，而光电反射式技术不仅可以应用于干式水表，而且可以应用于液封式水表。干式水表由于字轮盒与叶轮完全隔离，通过磁传动来连接，而且字轮盒一般需要密封且抽真空。这样，光电器件和电路板正好可以安装在其内部，而且不受流水和外界影响，工作可靠性高。液封表是湿式水表，流过水表的水充满整个水表内部，为了保持水表表盘和数字的清晰单独设计了字轮盒，并在盒内充入甘油和水的混和液以保持与外界水压同压。因此，液封表的字轮是浸泡在甘油和水的混和液中的。采用光电对射（透射）式时，电子器件必须浸泡在甘油和水的混合液中，而且还要长期承受1Mpa的水压，这是无法工作的。因此，只有光电反射式才有可能。光电反射式应用于液封水表时，只需在液封字轮盒的背面再设计一个独立的盒子，将光电器件和其他电子设备安放在里面，盖上盖子后注入树脂以密封，这样就可以象在干式水表上一样地使用。（2)、在制造工艺方面，光电反射式的光电器件和电子电路安装在一个独立的盒内，与外界完全隔离，通过树脂密封后工作稳定性和防水性极佳。而且这一部分可以独立制作、单独测试，不影响基表性能又能保证质量，生产过程简单，组装容易，适合大批量生产。（3)、光电直读技术不仅可以应用在小口径水表上，而且也可以应用在大口径水表上，通过另外配置各种通讯装置及内置电池，可广泛应用于管网计量、特业户计量、水资源计量等场合，完全可以替代现有的人工抄表模式。

直读抄表的特点

1:采用光电技术，直接读取码盘数字；
2:智能模块与计数系统没有机械接触；
3:直读装置只在瞬间加电工作，功耗极低。

4:表计具有唯一地址，并且可以根据需要设置或更改。
直读抄表的优势

1:没有脉冲累积，不存在累积误差，

2:智能模块不参与计量，也不会影响计量精度，其工作精度完全由表计本身决定；
3:允许抄表系统间歇性工作，对系统性能要求低；
4:功耗低，适应电池供电模式的长效供电；
5:唯一地址，为表计确定一个准确的身份标识。
6:抄读数据准确率100% 。

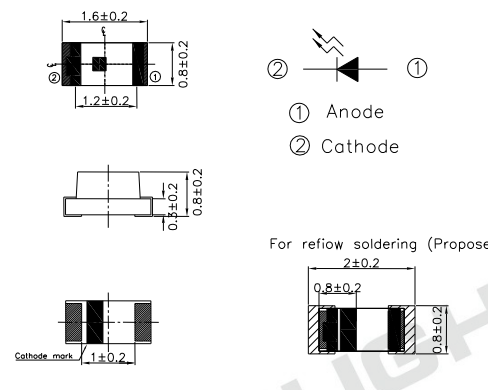

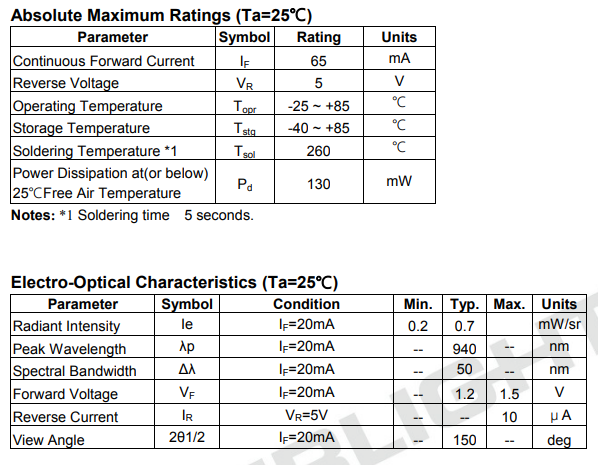

IR19-21C/TR8发射管参数：
