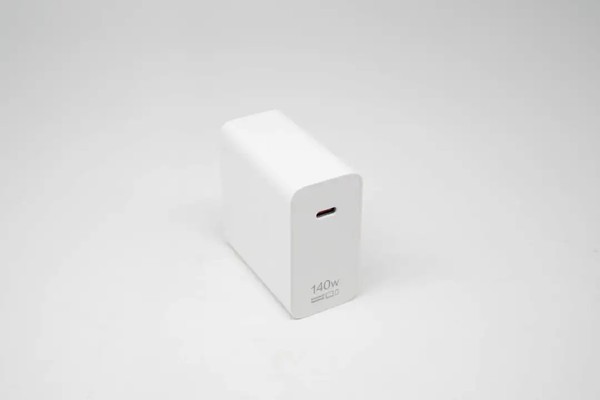

华为140W氮化镓充电器外观
华为140W氮化镓充电器拆解发现

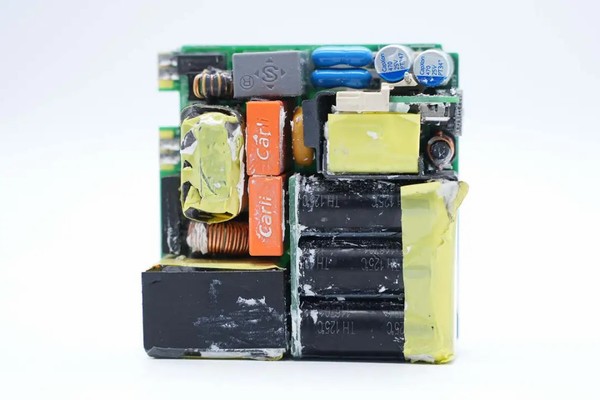

清理掉PCBA模块正面的导热胶，左上角焊接保险丝，共模电感，灰色安规X2电容，左侧焊接整流桥，差模电感，橙色滤波电容。橙色滤波电容右侧焊接黄色压敏电阻。
在左下角为PFC升压电感，右下角为高压滤波电容。充电器内置平面变压器，设置在高压滤波电容底部。在右上角焊接蓝色Y电容，滤波固态电容和USB-C接口小板。

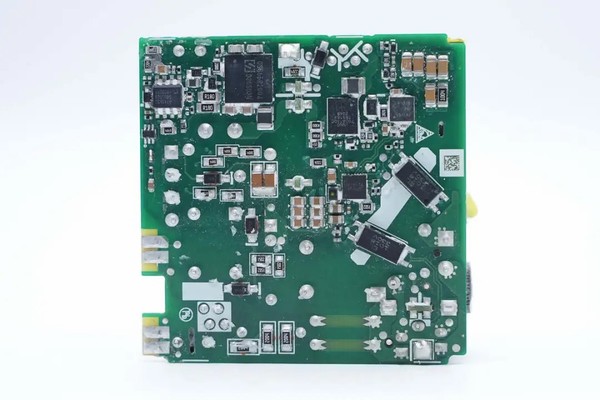

PCBA模块背面焊接PFC控制器，PFC开关管，ACF主控芯片，隔离半桥驱动器，氮化镓开关管和两颗反馈光耦。

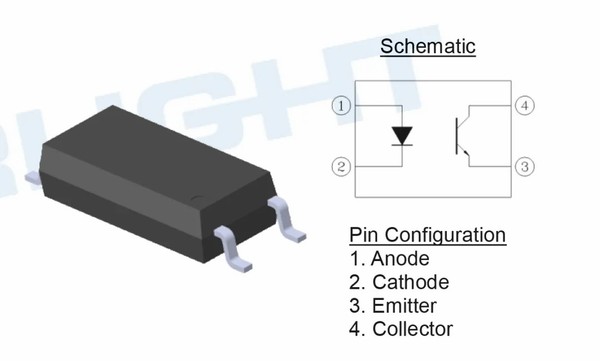

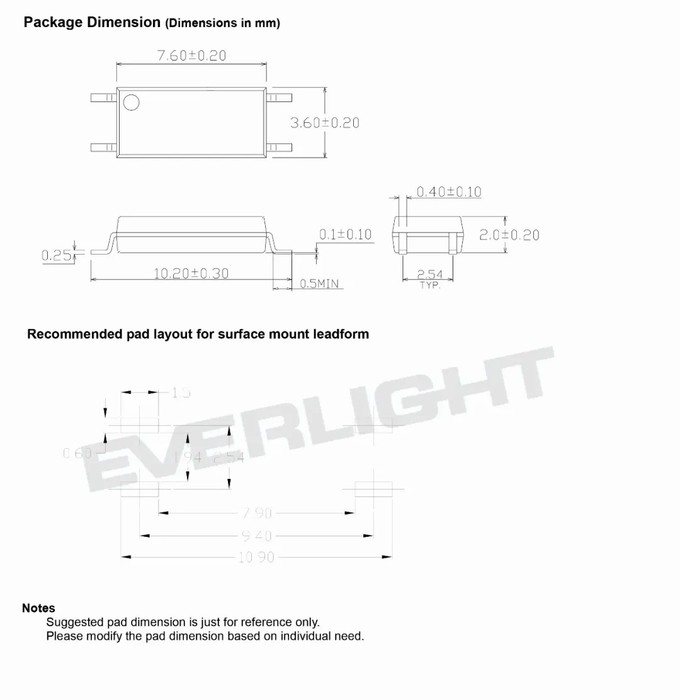

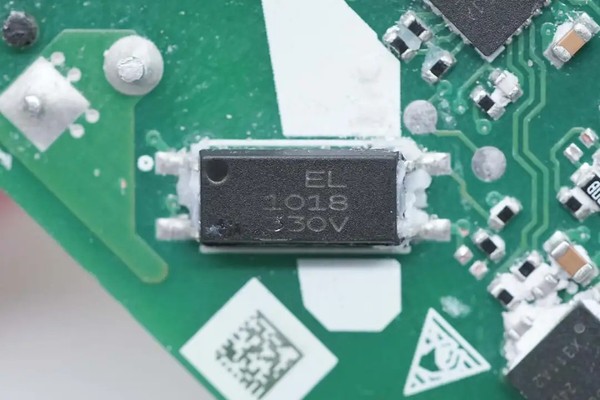

亿光EL1018光耦用于输出电压反馈调节以及控制功能。
