IRM-56384是一种微型红外遥控系统接收机，它是利用最新的集成电路技术开发和设计的。在主框架上装配了Photo Diode二极管和前置放大器等，红外接收头的工作原理为：内置接收管将红外发射管发射出来的光信号转换为微弱的电信号，此信号经由IC内部放大器进行放大，然后通过自动增益控制、带通滤波、解调变、波形整形，再还原为遥控器发射出的原始编码，经由接收头的信号输出脚输入到电器上的编码识别电路。环氧封装可以针对红外光的滤波。解调输出信号可以由微处理器直接解码。

IRM-56384红外接收头接收头主要特征

内置光电探测器和前置放大器

内置过滤器，可以过滤PCM频率

屏蔽电场干扰

兼容TTL和CMOS

输出低电平

低功耗

抗环境光干扰

10周期/脉冲 适合脉冲宽度≧

符合无铅制程要求

抗静电ESD HBM >4000V（人体模式）；MM> 375V（机械模式）

无铅制程、符合RoHS环保要求

IRM-56384性能介绍

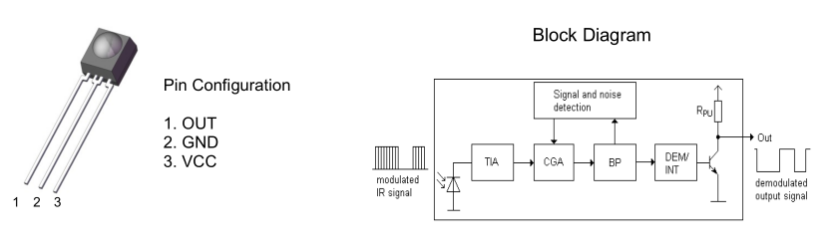

中心频率38KHz的接收头，本体尺寸大小为：长*宽*厚=6.27*4.36*3.1mm，比一般的接收头要小，其脚位从左至右（接收头球头正对自己）1-2-3脚分别为：

1脚：输出信号脚

2脚：接地

3脚：电源脚Vcc

PIN脚长22.9mm

消耗电流：最大0.4mA（无输入信号时）

接收角度：锥体角度90°

接收距离：直线距离大于8米，45°角距离大于4米

高电平输出：最小2.7V

低电平输出：最小0.2V，平均0.5V

高电平脉冲宽度：400~800us

低电平脉冲宽度：400~800us

包装规格：500pcs/包，4包/盒，10盒/箱

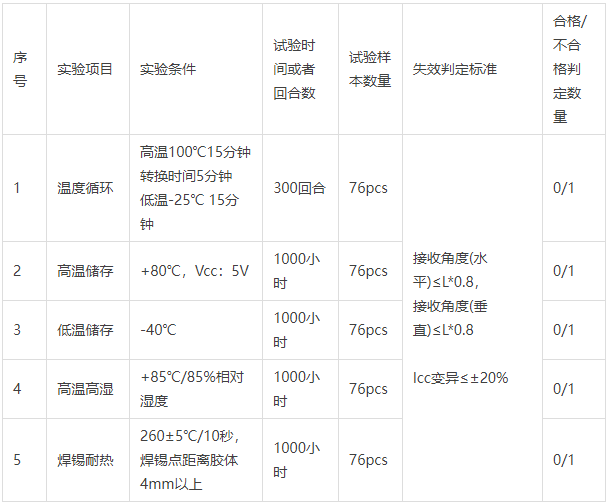

IRM-56384红外接收头可靠性试验项目与条件

IRM-56384红外接收头常见应用案例：
音响、电视、功放机、DVD机、无线键盘、数字电视机顶盒、扫地机、感应洁具、冷气机、暖风机、电风扇、遥控电灯、壁暖炉、车载音响等
