光遮断器也称传输型光传感器，也可叫电光电开关，即在一个封装内将发光元件和测光元件面对面排列，通过探测其间是否有物体遮住光线来实现检测功能。发光元件使用的是输出高、寿命长的GaAs红外发光二极管。测光元件主要使用单光电晶体管，双光电晶体管或光电IC。

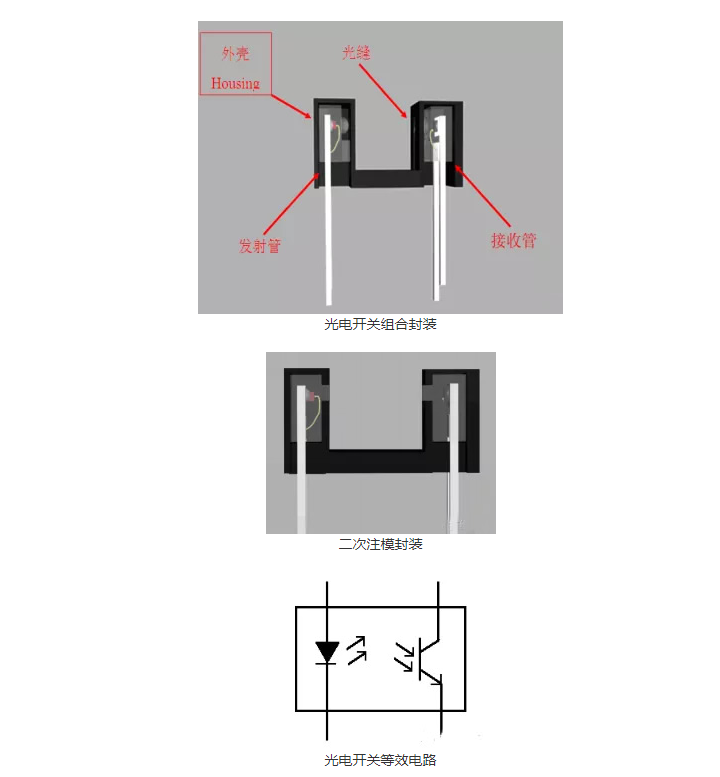

该遮断器分为壳(Housing)型和二次模塑型。其中，组装型最为常用，是将发光管和接收管插在树脂壳内的光电开关。二次模塑型则应用于近来小型化产品。

为了提高发光和测光效率，光电开关使用的发光及测光元件模塑树脂为无杂质的高纯度环氧树脂。为此，其与IC和晶体管等的树脂不同，在耐热性、机械性强度、耐溶剂性上有些弱。因此，在安装、使用以及电路设计时请注意以下几点。

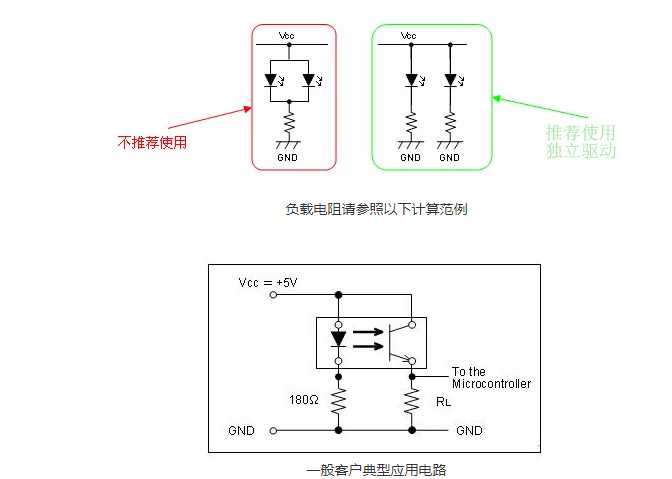

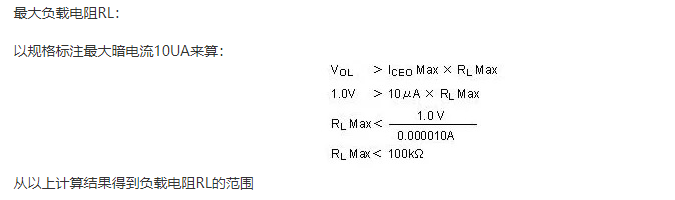

1、 根据使用方法不同，红外发光二极管的使用电流有所不同。因此，需要分别决定光电晶体管的负荷电阻。如果负荷电阻的选定不适当，会发生器件不正常的问题。关键在于发射强度上下限定值的模拟。即暗电流的最大值、模拟电压和发射强度的一半。下图公式，表示限流电阻选定方法例，当光电开关2个以上并列使用时，如果将红外发光二极管的限流电阻并联使用，那麽由于VF差异会出现功能不能正常运转的情况。

引线成型时，请注意以下几点：

1、在引脚成型时，应避免使用让引线根部受力的成型方式，应在固定引脚的状态下进行成型。

2、应在距引线根部2mm处进行弯折。

3、成型须在焊接之前进行。

4、在成型时，避免在引线的同一部位弯曲多次。

切割引线时注意事项：

须在常温下切割引线。在高温下切割引线可能会引起内部线路断裂。

有关安装方法请注意以下几点：

1、安装在基板上时，尽量安装孔距和引脚孔距应保持一致，避免扩大或缩小引脚。2、若使用托架来定位，须考虑托架、基板及产品尺寸公差，避免使引脚受力。

注）请注意使用材料的热膨胀参数。在预热及焊接过程中，托架的膨胀和收缩可能会使引线受力，造成线路断裂。

焊接建议条件如下：

1、请使用松脂焊剂。使用强酸或强碱性焊剂可能会发生腐蚀现象，请注意。

2、表面贴安装产品开封后，须确认时间管理以及焊盘、使用的焊剂、涂抹厚度和尺寸等特殊条件。

请告知分割基板时的原则。

分割基板的原则如下：

相比二次模塑型，壳组装型在构造上、弯曲受力以及压力(特别是冲击力)相对较弱,请使用辅助工具等，采用不使部件直接受力的分割方式。

高速运转、反应速度的注意事项：

当进行高速开关时，需要注意光电开关的反应速度。在作为微秒（µsec）命令下通过ON－OFF进行位置控制等元件时，反应速度数据相对数据表要留有余地。在高速使用时，作为控制的光电晶体管侧的电阻值要设低一些。红外发光二极管侧的电阻值也要随之设低，增加发射管电流值来增加发射强度。

光电开关产品用途：

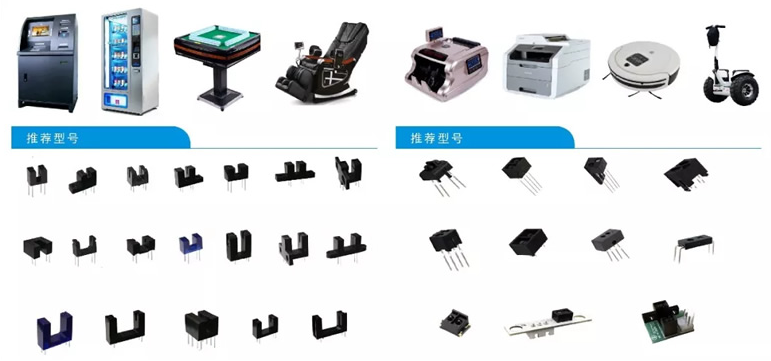

1、适用于作位置运动的检测器，磁带检测器，带控制以及无触点开关。

2、可用于检测物体的有无，定位计数，测速等各种自动控制设备中。

3、可用于料位控制、行程控制、定长剪切裂缝、断料检测、防盗报警等应用领域。

漫反射光电开关品名推荐：

ITR8307/S17/TR8，ITR8307/S18/TR8，ITR8307/L24/TR8，ITR8307/F43，ITR1204SR10A/TR，ITR1502SR40A/TR8，ITR1504SR10A/TR，ITR9909，ITR20001/T24；

槽型光电开关品名推荐：

1MM槽距光电开关：ITR1205ST11A/TR；

2MM槽距光电开关：ITR2151DT20A/TB，ITR2152ST20A/TR，XGITR20302T，XGITR20352S，AEDS9100，AEDS9200，AEDS9300，ITR9901；

3MM槽距光电开关：ITR8102，ITR20403，ITR8104，ITR8105，ITR9816，XGITR20303T，XGITR20353S，EL130，YC1602，XGITR20403S；

4MM槽距光电开关：ITR20301，GK152，ES92B4，ITR20005，ITR2253DT40A/TB；

5MM槽距光电开关：ITR1203DT50A/TB，ITR9707，ITR9606，ITR9608，ITR9702-F，ITR9813；GK105A，GP1S53V，ITR9809，ST150，ITR8406，ITR8405，ITR20607;

6MM槽距光电开关：ITR8402，TP808，H42B6；

8MM槽距光电开关：ITR180，ITR181；

10MM槽距光电开关：ITR1100，H2010，ITR1102，ITR9302；

12MM槽距光电开关：ITR1120；

15MM槽距光电开关：ITR1150；

芯光电子主要产品包括：红外发射管，红外接收头，红外接收管，插件发射管，贴片红外发射管，红外发射接收管，光电耦合器，光电开关，反射式光电开关，槽型光电开关，对射式光电开关。发光二极管，贴片LED，插件LED，0402贴片LED，0603贴片LED，0805贴片LED，1206贴片LED，贴片双色灯等发光二极管。
